旋片真空泵系列

XD单级旋片式真空泵

使用范围

　　XD型单级旋片式真空泵可以在任意入口压强下工作，已普遍应用于食品的真空包装，塑料工业的真空吸塑成形。印刷行业的纸张输送，真空夹具，以及真空吸引等。


XD旋片式真空泵	XD旋片式真空泵

性能规格

主要性能参数

型号/名称 Model/Name		XD-010	XD-020	XD-040	XD-063	XD-100
抽气速率(m3/h) Exhaust Rate		10	20	40	63	100
极限压力#≤(Pa) Ultimate Pressure		200	200	200	200	200
功率(KW) Motor Power		0.37	0.75	1.1	1.5	2.2
转速(rpm) Rotational Speed		1450	2900	1440	1450	1450
用油量(L) Injection Amount of Oil		0.5	1	1	2	2
吸气口径(In) Inlet Diameter		1/2〞	3/4〞	1 ¹/₄〞	1 ¹/₄〞	1 ¹/₄〞
泵重量(Kg) Weight		16	19	45	56	70

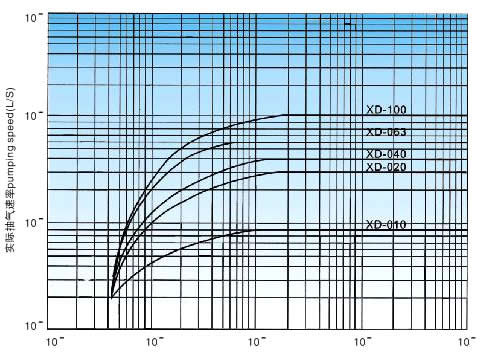

泵实际抽速-进气压力曲线

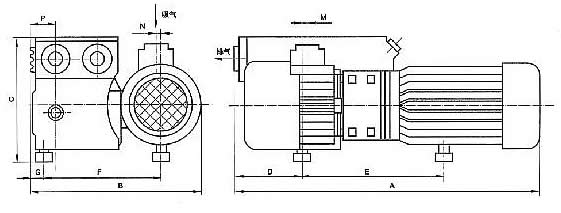

外形及安装尺寸

型号	A	B	C	D	E	F	G	M	N	P
XD-010	405	235	210	60	220	130	25			50
XD-020	430	235	210	70	230	130	25			50
XD-040	624	312	268	150	314	189	20		16	50
XD-063	665	400	282	173	302	262	30		10	50
XD-100	725	400	282	173	359	262	30	17.5	10	50
