旋片真空泵系列
2X旋片式真空泵
使用范围
2X型泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用，也可作为罗茨真空泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接，真空浸渍、镀膜、真空干燥以及化工制药，电真空器件等工业的真空作业。
2X-70B和2X-100B型旋片式真空泵，在原有的基础上(2X-70A和2X-100A型)改进的第三代新产品，电机装在泵体上部重量轻、体积小、稳定性好，由大气抽气至极限真空时速度快，极限真空度高，泵进气口长时间敞开大气时不喷油，噪音低。内配置四质分离器（气、油、水、杂质），可有效去除油中的水、气和杂质。
 |  |
| 2X-70B | 2X-70A |
性能规格
主要性能参数
| 型 号/性 能 Model/Functions | 2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15 | 2X-30A |
| 抽气速率(L/S) Exhaust Rate | 2 | 4 | 48 | 8 | 15 | 30 |
| 极限压力(#Pa) Ultimate Pressure | ≤6x10-2 | |||||
| 电机功率(KW) Motor Power | 0.37 | 0.55 | 1.1 | 1.1 | 2.2 | 3 |
| 温升(℃) Temperature Rlse | ≤40℃ | |||||
| 噪音 LW dB(A) Noise | 70 | 70 | 70 | 70 | 70 | 70 |
| 进气口径(mm) Inlet Diameter | 25 | 25 | 40 | 40 | 40 | 65 |
| 泵转速(rpm) Rotational Speed | 450 | 450 | 550 | 320 | 320 | 420 |
| 用油量(L) Injection Amount of Oil | 0.7 | 0.7 | 0.9 | 2 | 2.8 | 2 |
| 外型尺寸(cm) Size | 56*30*41 | 55*43*44 | 58*43*42 | 79*43*54 | 79*53*54 | 78*50*56 |
| 重量(kg) Weight | 53 | 54 | 70 | 135 | 196 | 240 |
续上表
| 型 号/性 能 Model/Functions | 2X-70A | 2X-70B | 2X-100 | 2X-100B | X-150 |
| 抽气速率(L/S) Exhaust Rate | 70 | 70 | 100 | 100 | 150 |
| 极限压力(#Pa) Ultimate Pressure | ≤6x10-2 | ||||
| 电机功率(KW) Motor Power | 5.5 | 5.5 | 7.5 | 7.5 | 11 |
| 温升(℃) Temperature Rlse | ≤40℃ | ||||
| 噪音 LW dB(A) Noise | 70 | 65 | 70 | 65 | 86 |
| 进气口径(mm) Inlet Diameter | 80 | 80 | 80 | 80 | 100 |
| 泵转速(rpm) Rotational Speed | 420 | 420 | 420 | 420 | 420 |
| 用油量(L) Injection Amount of Oil | 4.2 | 4 | 5 | 5 | 5 |
| 外型尺寸(cm) Size | 91*65*70 | 45*73*30 | 93*67*90 | 93*67*90 | 192*107*99 |
| 重量(kg) Weight | 428 | 400 | 528 | 530 | 850 |

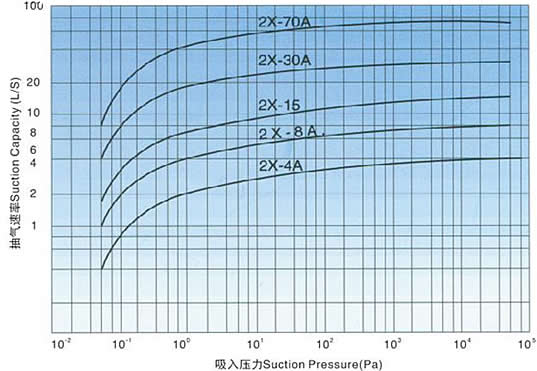

泵实际抽速-进气压力曲线

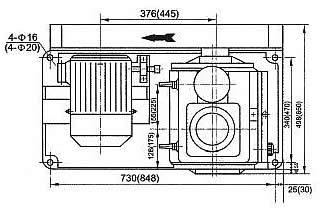

外形及安装尺寸1(2X-30A、70A型)
| （图1） |  |
| （图2） |  |
外形及安装尺寸2(2X-15/2X-4A、8A型)
 |  |
| 2X-4A、8A型 |
外形及安装尺寸3(2X-30A、2X-8、15型)
 |  |
 | |
| 2X-8、15型 |

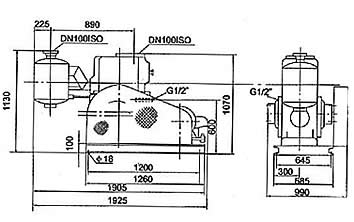

外形及安装尺寸3(X150型)
 |  |
| X150旋片式真空泵型 | |
