WLW型无油(耐腐蚀)立式往复真空泵是W型卧式真空泵的更新换代产品,是获得粗真空的主要设备。由于采用全密封装置,实现了曲轴箱和汽缸的完全隔离;加上活塞环使用了自润滑材料,便实现了先进的无油润滑。由于无污水排放,所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
主要特点
(1)功率消耗小,节能效果显著;
(2)占地面积小,工作噪音低;
(3)气缸采用强制水冷,冷却效果好;
(4)采用先进的密封结构,杜绝了向外溅油等现象的产生;
(5)由于各运动部件结构合理,受力均匀,所以使用寿命长;
(6)如气缸采用不锈钢或四氟内衬或特氟隆、防腐处理,可耐酸、碱、有机溶剂的腐蚀;
(7)WLW无油真空泵提高了真空清洁度和废气回收等优点,特别适用于食品、制药等行业。
性能规格
主要性能参数
型号/参数/项目 Model/Parameter/Project | WLW-50B | WLW-70B | WLW-100B | WLW-150B | WLW-200B | |
抽气速率L/S(m3/h) Pumping Speed | 50(180) | 70(250) | 100(360) | 150(540) | 200(720) | |
极限压力Torr(kpa) Ultimate Pressure | 15(2.0) | 15(2.0) | 15(2.0) | 15(2.0) | 15(2.0) | |
电动机 Motor | 型号 Model | Y132M1-6 | Y132M-4 | Y160M-6 | Y160L-6 | Y180L-6 |
功率(kw) Power | 4 | 5.5 | 7.5 | 11 | 15 | |
吸气通径(mm) Air Inlet Dia | ∮50 | ∮50 | ∮100 | ∮125 | ∮125 | |
排气通径(mm) Out Iet Dia | ∮50 | ∮50 | ∮100 | ∮125 | ∮125 | |
噪音dB(A) Noise | ≤70 | ≤70 | ≤78 | ≤80 | ≤80 | |
重量含电机(Kg) Weight | 500 | 580 | 700 | 900 | 1000 |
续上表
型号/参数/项目 Model/Parameter/Project | WLW-300B | WLW-400B | WLW-600B | WLW-1000B | |
抽气速率L/S(m3/h) Pumping Speed | 300(1080) | 400(1440) | 600(2160) | 1000(360 | |
极限压力Torr(kpa) Ultimate Pressure | 15(2.0) | 15(2.0) | 15(2.0) | 15(2.0) | |
电动机 Motor | 型号 Model | Y200L2-6 | Y225M-6 | Y280S-6 | Y315M-6 |
功率(kw) Power | 22 | 30 | 45 | 90 | |
吸气通径(mm) Air Inlet Dia | ∮160 | ∮160 | ∮250 | ∮320 | |
排气通径(mm) Out Iet Dia | ∮160 | ∮160 | ∮250 | ∮320 | |
噪音dB(A) Noise | ≤80 | ≤80 | ≤80 | ≤90 | |
重量含电机(Kg) Weight | 1500 | 1700 | 2500 | 4500 |

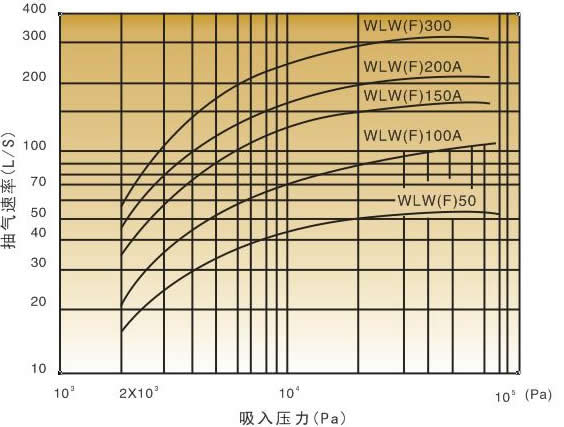

泵实际抽速-进气压力曲线

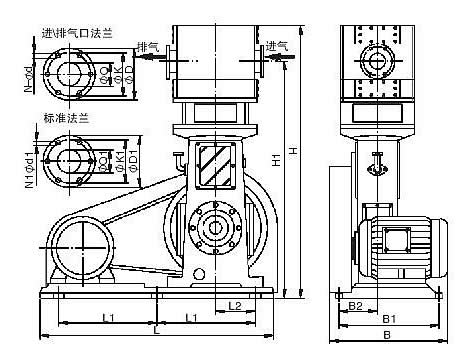

外形及安装尺寸
尺寸/型号 | WLW-50B | WLW-100B | WLW-150B | WLW-200B | WLW-300B | WLW-400B | WLW-600B | WLW-1000B |
L | 1020 | 1150 | 1280 | 1300 | 1500 | 1500 | 1950 | 2410 |
L1 | 400 | 485 | 560 | 560 | 660 | 660 | 885 | 955 |
L2 | 158 | 195 | 245 | 245 | 310 | 310 | 360 | 475 |
B | 530 | 640 | 680 | 740 | 875 | 875 | 1050 | 1850 |
B1 | 320 | 360 | 450 | 450 | 500 | 500 | 720 | 860 |
B2 | 207 | 238 | 275 | 275 | 300 | 300 | 465 | 520 |
H | 1280 | 1520 | 1725 | 1725 | 2100 | 2100 | 2550 | 2700 |
H1 | 1020 | 1275 | 1465 | 1440 | 1700 | 1700 | 2120 | 2300 |
∮D | 115 | 170 | 200 | 200 | 230 | 230 | 335 | 425 |
∮K | 90 | 145 | 175 | 175 | 200 | 200 | 310 | 395 |
∮Q | 50 | 100 | 125 | 125 | 160 | 160 | 250 | 320 |
N | 4 | 8 | 8 | 8 | 8 | 8 | 8 | 12 |
∮d | M12 | 10 | 12 | 12 | 12 | 12 | 12 | 14 |
∮D1 | 160 | 215 | 245 | 245 | 280 | 280 | 390 | 440 |
∮K1 | 125 | 180 | 210 | 210 | 240 | 240 | 390 | 440 |
∮Q1 | 50 | 100 | 125 | 125 | 160 | 160 | 250 | 320 |
N1 | 4 | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
∮d1 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 |
